일반배관부속 > 스텐나사부속 > HIDR 엘보
일반배관부속
HIDR 엘보
제조회사 : 하이스텐
판매가격 : 18,000원
  • 규격(외경) :
총 상품 금액 0 원


상품 상세 설명


HIDR 엘보(elbow) - 스텐강관용



* 제품사양


품명엘보
호칭13~60
최대 사용온도80℃
최대 사용압력20kgf/㎠
접합 방식너트 조임식
적용 파이프일반배관용 스테인리스 강관, 배관용 스테인리스 강관, 스폴파이프, HI-VP파이프, PFP파이프
적용 유체물

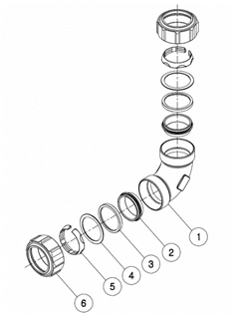

* 제품구조



ItemDescriptiomMaterialQty.
1BodySSC13 / SSC141
2PackingEPDM2
3WasherPOM2
4Guide WasherSTS304 / STS3162
5Teeth-GripSSC13 / SSC142
6NutSSC13 / SSC142

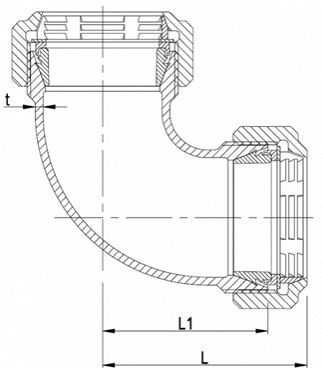

* 제품치수

Size / (mm)LL1t
1650.5372.2
2056.7432.2
2562.5492.2
3070.5572.7
3571.7572.7
4079.3642.7
5087.3743.2






유체의 흐름
유압,공압기기는 대부분 기기내로 유체(공기나 오일, 물)가 직접 흐르므로 기기 설치시 유체 흐름의 방향에 주의
유체가 입력되는 포트는 '1' 혹은 'P' 등으로 표시되거나 유체 흐름이 화살표로 제품 표면에 각인되어 있습니다. (제조사나 제품별로 다소 차이가 있음)

전압(voltage)
유공압기기 중 솔레노이드밸브는 사용하는 전압에 유의해야합니다. 리드와이어타입은 케이블색상에 따라 대개 흑색2선은 220v, 흑색/적색은 24V dc를 사용합니다.
