개요

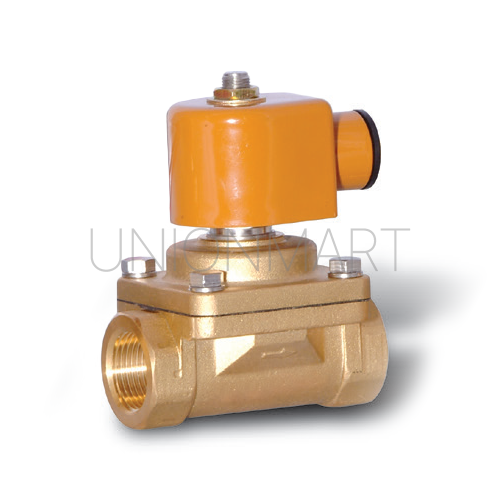

- 범용 솔레노이드 밸브 (상시닫힘형)
- 2-way magna-lift Type
- 다양한 유체에 사용가능
- 목적에 따른 Coil 선택 가능 : F 코일 / H 코일
- 표준씰 : FKM(Vition), NBR, EPDM
기계적 특성
- 몸체 재질 - 황동(Brass)
- 씰(Seals) - NBR, FKM, EPDM
- 슬리브뭉치 - 303 스테인레스스틸(Sleeve), 430FR 스테인레스 스틸(Stopper)
- 플런져(Plunger) - 430FR 스테인레스 스틸
- 사용가능 유체 - Air, Inert Gas, Water, Oil, Steam
일반 특성
- 응답시간 - 열림/닫힌 시간 80 ~ 100 ms
- 주위온도 : 0℃ ~ 50℃
- 최대 유체 사용온도 : 60℃ water & air (NBR), 100℃ Oil (FKM), 140℃ Steam (EPDM)
- 접속방식 1/2, 3/4, 1" PT
Model : NKV(15,20,25)N-H-1F-4K
| Model명 |
정격전압
Volts/Hz |
접속구경
(G) |
Oriffice
(mm) |
유량계수
(L/min) Kv |
허용차압
(kgf/㎠) |
씰재질 |
소비전력
(W) |
| NKV15N-H-1F-4K |
220~240/60 |
PT 1/2 |
15.0 |
50 |
10 |
NBR |
8 |
| NKV20N-H-1F-4K |
220~240/60 |
PT 3/4 |
24.0 |
90 |
10 |
NBR |
8 |
| NKV25N-H-1F-4K |
220~240/60 |
PT 1" |
27.0 |
120 |
10 |
NBR |
8 |
1F-4K 코일 모델명 : G-200146.4K(15x39.4x31.5)
Model : NKV15N-H-1H-C2 정격전압 DC24V, 소비전력 14W
NKV15N-H-1F-6J : AC110V, 15A(1/2"), NBR
NKV20N-H-1F-6J : AC110V, 20A(3/4"), NBR
NKV25N-H-1F-6J : AC110V, 25A(1"), NBR
1H-C2 코일 모델명 : G-200148.C2
NKV15N-H-1H-C2 : DC24V, 15A(1/2"), NBR
NKV20N-H-1H-C2 : DC24V, 20A(3/4"), NBR
NKV25N-H-1H-C2 : DC24V, 25A(1"), NBR
|
