Rust-proof steel 1.4105 퀵서트

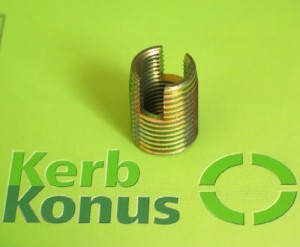

퀵서트(quick sert)의 용도를 주로 망가진 나사를 보수하는 용으로 한정하여 생각하는 경우가 있지만, 실제는 그러한 보수용 뿐만 아니라 직경이 큰 볼트를 대신하여 작은 직경의 볼트를 사용하면서도 동일한 인장강도를 얻고자 할 때도 사용할 수 있습니다.
큰 볼트보다 작은 볼트를 사용하면 구멍가공, 카운터보어링, 카운터싱킹의 작업공정에서 더 많은 작업효율을 얻을 수 있겠지요.

<출처 : http://www.kerbkonus.de/en/ >
일반 볼트는 통상 80%~100%의 걸림율을 위해 드릴경을 산출하지만(M10x1.5p 볼트의 경우 8.3mm ~ 8.6mm, 보통 8.5mm) 퀵서트는 30%의 걸림율만으로도 최대의 인장강도를 얻을 수 있습니다.(외경 M10x1.5p 을 갖는 M6-1.0p 인서트의 경우 8.8mm ~ 9.4mm)
퀵서트를 삽입하기 위해 모재에 구멍을 낼 때 좀 더 크게 내어 퀵서트를 삽입할 때 힘은 덜 들이고 속도는 더 빠르게 작업할 수 있겠지요.
모재의 재질과 강도에 따라 구멍치수는 달라지므로 각 상황에 맞게 사용자가 결정하여 사용하셔야 합니다.
퀵서트를 설치하기 위한 전용 공구는 여러가지가 있지만(수동공구,자동공구) 자동차 정비등에서 응급으로 사용할 수 있는 간이설치방법은 다음과 같습니다.
긴 볼트와 너트를 이용해서 설치가 가능합니다. 볼트에 너트를 먼저 채워넣고 인서트를 볼트에 채웁니다. 이 때 인서트는 절삭홈/절삭구멍(cutting slot/cutting bore)전까지만 볼트에 채웁니다. 너트를 인서트 위치까지 풀어서 너트와 인서트를 꽉 맞물린 뒤 이 볼트를 모재에 삽입하여 인서트 끝까지 모재에 틀어넣습니다. 그 뒤 너트를 인서트 반대방향으로 살짝 푼 뒤 볼트를 인서트로 부터 풀어내어 작업을 마무리합니다.
302표준형 치수표
속나사
internal thread | 겉나사
external thread | 인서트길이
length | 최소구멍깊이
막힘구멍용
minimum borehole depth for blind holes | | M 2 | 4.5 * 0.5 p | 6 | 8 | | M 2.5 | 4.5 * 0.5 p | 6 | 8 | | M 3 * 0.5 p | 5 * 0.5 p | 6 | 8 | | M 4 * 0.7 p | 6.5 * 0.75 p | 8 | 10 | | M 5 * 0.8 p | 8 * 1.0 p | 10 | 13 | | M 6 * 1.0 p(a) | 9 * 1.0 p | 12 | 15 | | M 6 * 1.0 p | 10 * 1.5 p | 14 | 17 | | M 8 * 1.25 p | 12 * 1.5 p | 15 | 18 | | M 10 * 1.25 p | 14 * 1.5 p | 18 | 22 | | M 10 * 1.5 p | 14 * 1.5 p | 18 | 22 | | M 12 * 1.25 p | 16 * 1.5 p | 22 | 26 | | M 12 * 1.75 p | 16 * 1.5 p | 22 | 26 | | M 14 * 2.0 p | 18 * 1.5 p | 24 | 28 | | M 16 * 1.5 p | 20 * 1.5 p | 22 | 27 | | M 16 * 2.0 p | 20 * 1.5 p | 22 | 27 | | M 18 * 2.5 p | 22 * 1.5 p | 24 | 29 | | M 20 * 2.5 p | 26 * 1.5 p | 27 | 32 | | M 22 * 2.5 p | 26 * 1.5 p | 30 | 36 | | M 24 * 3.0 p | 30 * 1.5 p | 30 | 36 |
철(steel) 재질 퀵서트에 한한 삽입용 구멍크기(borehole diameter) 권장치수 참고표 (참고자료로만 사용하고, 실제적용은 사용자가 결정하여야함.)
| 구멍치수 |
윤활필요 |
윤활불필요 |
모재
workpiece
material |
light alloys
Rm=tensile strength
[N/mm^2] |
Rm < 250 |
|
|
|
| Rm < 300 |
|
|
| |
Rm < 350 |
|
| |
|
Rm > 350 |
| Ms, bronze, NF-metal |
|
|
cast iron
HB=brinell hardness
[N/mm^2] |
< 150 HB |
|
|
| |
< 200 HB |
|
| |
|
> 200 HB |
| 속나사 |
M2/M2.5 |
|
4.1 |
4.2 |
4.3 |
| M3 |
|
4.6 |
4.7 |
4.8 |
| M3.5 |
5.4 |
5.5 |
5.6 |
5.7 |
| M4 |
5.9 |
6.0 |
6.1 |
6.2 |
| M5 |
7.2 |
7.3 |
7.5 |
7.6 |
| M6(a) |
8.2 |
8.3 |
8.5 |
8.6 |
| M6 |
8.8 |
9.0 |
9.2 |
9.4 |
| M8 |
10.8 |
11.0 |
11.2 |
11.4 |
| M10 |
12.8 |
13.0 |
13.2 |
13.4 |
| M12 |
14.8 |
15.0 |
15.2 |
15.4 |
| M14 |
16.8 |
17.0 |
17.2 |
17.4 |
| M16 |
18.8 |
19.0 |
19.2 |
19.4 |
| M18 |
20.8 |
21.0 |
21.2 |
21.4 |
| M20/22 |
24.8 |
25.0 |
25.2 |
25.4 |
| M24 |
28.8 |
29.0 |
29.2 |
29.4 |
| M27 |
32.8 |
33.0 |
33.2 |
33.4 |
| M30 |
34.8 |
35.0 |
35.2 |
35.4 | |
